Коллекторные группы и комплектующие

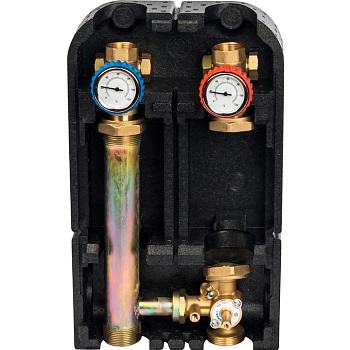

Насосная группа с 3-х ходовым приводным смесителем 1" без насоса STOUT

Характеристики:
Максимальное рабочее давление, бар: 10
Направление: Инженерная сантехника
Область применения: для домадля квартиры
Стандарт подводки, дюйм: 1
Категория Stout: Насосная группа с 3-х ходовым приводным смесителем
Подгруппа: группы быстрого монтажа
Температура транспортировки и хранения, °С: от -20 до +50
Максимальная температура теплоносителя, °С: 110
Средний срок службы, лет: 10
Опция послепродажной поддержки "Сервис 24": нет
Рабочая среда: водаводный раствор гликолей до (30%)
Диапазон температуры рабочей среды Тр, °С : от +5 до +90
Тип изделия: Распределительный циркуляционный узел
Диаметр присоединительных патрубков верхних, дюйм: "1"" (ВР) "
Диаметр присоединительных патрубков нижних, дюйм: "1 1/2"" (НР)"
Диаметр присоединительных патрубков насоса, дюйм: "1 1/2"" (ВР)"
Внутренняя резьба присоединительных патрубков, стандарт: DIN EN 10226/1
Наружная резьба присоединительных патрубков, стандарт: UNI ISO 228/1
Резьба для присоединения насоса, стандарт: UNI ISO 228/1
Условная пропускная способность смесительного клапана Kvs, м3/ч: 6
Теплопроводность, Вт/(м*К): 0,04
Диапазон рабочей температуры изоляции, °С: от 5 до +120
Плотность материала изоляции, кг/м3: 60
Шкала термометра, °С: от 0 до +120
Возможность установки дифференциального клапана: Есть
Возможность реверсивной сборки: нет
Защитный кожух: Пенополиуретан ЕРР
Шаровой кран, штуцеры под байпасный перепускной клапан: Латунь CW617N
Шаровой кран с накидной гайкой под насос: Латунь CW617N
Материал термостатического клапана: Латунь CW617N
Материал группы безопасности: Латунь EN 1982 CB752S (DZR)
Материал вставки-удлинителя: Сталь EN 10217
Строительная длина для установки насоса, мм: 180
Штуцеры для установки дифференциального клапана: Есть
Шаровой кран с обратным клапаном, штуцеры под байпасный перепускной клапан: Латунь CW617N
Условная пропускная способность термостатического клапана Kvs, м3/ч: 6

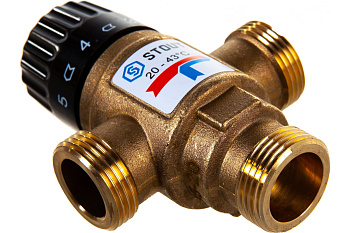

Клапан смесительный термостатический 3/4 HP20-43 KV1.6 STOUT

Материал:       латунь
Тип резьбы:       3/4M

Внимание, изображение товара может отличаться от реального!

Коллектор из нержавеющей стали с межос. 100мм 4 вых.*1"х1/2" Valtec Vtc.510,SS

Коллектор из нержавеющей стали с увеличенным до 100 мм шагом отводящих патрубков. Предназначен для групповой установки квартирных водосчетчиков в этажных узлах учета многоквартирных зданий. Резьба отводящих патрубков – наружная, 1/2 или 3/4". Резьба коллектора – внутренняя, 1 или 1 1/2". В комплект входит резьбовая пробка для коллектора. Коллекторы рассчитаны на рабочее давление 10 бар и максимальную температуру рабочей среды 130 °С. Средний полный срок службы изделия – 50 лет.

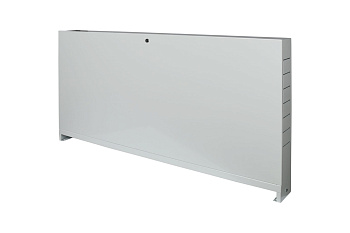

Шкаф коллекторный ШРН-7 нар (651*120*1304)

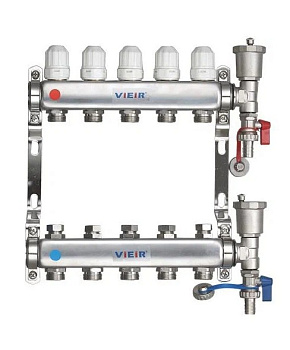

Колл. группа без. Расх. 1"х3 вых. НЕРЖ узел коллекторн. концевой VIEIR

Коллектор распределительный для систем радиаторного отопления используется для контроля и распределения теплоносителя в системе отопления. Каждая труба теплого водяного пола подключается к коллектору, что позволяет осуществлять контроль и регулировку потока теплоносителя индивидуально в каждом циркуляционном контуре.

Вид: коллекторная группа
Диаметр резьбы у отвода, дюйм: 3/4
Срок службы: 10 лет

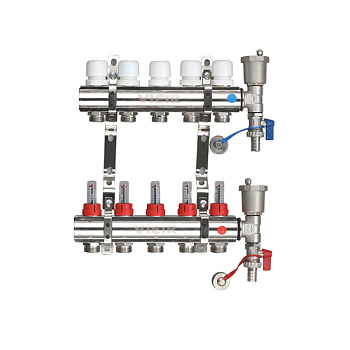

Колл. группа со вст. расх. 1"х3 вых. НЕРЖ.,узел коллекторн. концевой  VIEIR

Коллектор из латуни в сборе без расходомеров VIEIR от 2 до 12 выходов предназначен для распределения теплоносителя по системе радиаторного отопления в многоквартирных домах или зданиях индивидуальной постройки.

Размер: 1"
Материал: Латунь

Изображение товара является условным, при выборе ориентируйтесь на технические характеристики.

Коллекторная группа со вст. расх. 1"х6 вых. НЕРЖ., краны + узел коллекторн. концевой  VIEIR (5шт)

Коллектор распределительный для систем теплого водяного пола используется для контроля и распределения теплоносителя в системе отопления.

Каждая труба теплого водяного пола подключается к коллектору, что позволяет осуществлять контроль и регулировку потока теплоносителя индивидуально в каждом циркуляционном контуре.

Распределительный коллектор состоит из подающей и обратной гребенок. Подающая гребенка имеет возможность отключения (перекрытия) каждого отдельного контура системы отопления, оснащается расходомерами. Обратная гребенка оборудуется терморегулирующими клапанами с предварительной настройкой пропускной способности.

Терморегулирующие клапаны могут быть автоматизированы с помощью термоэлектрических сервоприводов; для ограничения расхода теплоносителя на каждый отвод используется предварительная настройка пропускной способности.

Коллекторы укомплектованы шаровыми кранами для отключения от системы, а также автоматическими воздушными клапанами, устанавливаемыми в конце каждого коллектора.

Присоединение циркуляционных петель осуществляется с помощью фитингов стандарта "Евроконус" 3/4" (НР).

Коллекторные блоки могут работать как на водяном, так и низкозамерзающем (гликолевом) теплоносителе.

Соединение всех элементов блока между собой выполнено на резиновых уплотнительных кольцах, что позволяет отказаться от использования дополнительных материалов.

Характеристики:
Материал корпуса:    нержавейка
Количество контуров:    6
Подключение со стороны потребителей:    3/4EK
Подключение коллектора, дюйм:    1
Длина, см:    41
Ширина, см:    15
Высота, см:    17
Вес брутто, кг:    5,42

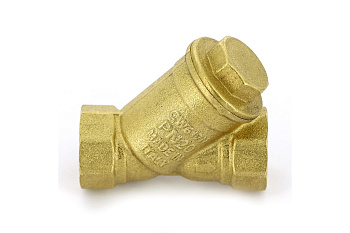

Фильтр сетчатый лат. муфт. 1/2" ITAP 192

Тип резьбы:       1/2F-1/2F
Тип:        косой фильтр
Материал:       латунь с никелированным покрытием

Шкаф коллекторный ШРН-2 нар (651*120*554)

Шкаф коллекторный ШРВ-5 (648-711*120-180*1000)

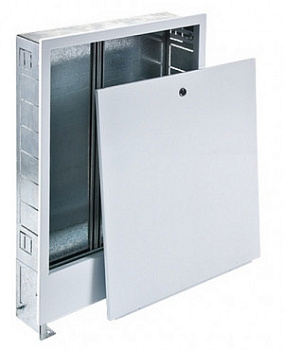

Шкаф коллекторный ШРВ-2 (670*125*594)

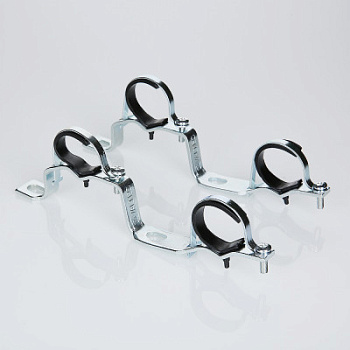

Кронштейн для коллектора 3/4 двойной пара Valtec VTc.130.

Кронштейны для крепления пары (подающий и обратный) коллекторов к несущей конструкции (стене или коллекторному шкафу). Состоят из крепежной планки, выполненной из стальной анодированной полосы толщиной 3 мм, к которой винтами крепятся два стальных никелированных хомута толщиной 1 мм. В хомуты вставлены прокладки из пластика, служащие тепло- и виброзащитой и предохраняющие коллекторы от механических повреждений. Кронштейны обеспечивают разнос коллекторов по высоте на 115 мм (между осями) и на 32 мм по глубине.

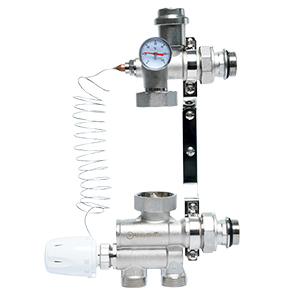

Смесит узел для тёплого пола Thermofix 1 (без насоса для двух коллектор.блоков) TF-MS03

Циркуляционный насос в комплект не входит! Монтажная длина насоса: 130–180 мм (возможность регулировки за счет раздвижного кронштейна) Подключение насоса: накидные гайки 1 1/2" Максимальное рабочее давление: 10 бар Максимальная температура теплоносителя в первичном контуре: 90°C Пропускная способность Kv (байпас в положении 0): 3 м3/час Пропускная способность Kv (байпас в положении 5): 4.8 м3/час Диапазон регулирования температуры во вторичном контуре: +20°С +60°С

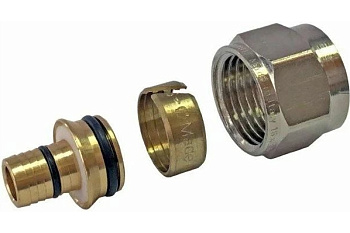

Евроконус под трубу PE-XC/ALPE-XC 16*2.6*3/4 STOUT

Компрессионный фитинг для труб STOUT PEX-AL-PEX 16x2,6x3/4 SFC-0026-162634 RG008U6F3GQT55 необходим для конструирования трубопроводов для систем напольного отопления.

Материал:       латунь
Диаметр трубы, мм:       16
Тип фитинга:       переходник
Тип резьбы:       3/4F
Накидная гайка (Американка):       нет

Коллектор с регулирующими вентилями 2 вых. 1х34 VTc.560 Valtec

Латунный никелированный коллектор c выходами 3/4", «евроконус» (резьба – наружная). На каждом выходе предусмотрен вентиль для регулирования расхода рабочей среды. Диаметр коллектора – 1", резьба – внутренняя/наружная.

Конструкция изделия обеспечивает подачу воды «под золотник» регулирующих вентилей при движении потока из коллектора к потребителю, что гарантирует качественное пропорциональное регулирование, не приводящее к появлению шумов в трубопроводной системе.

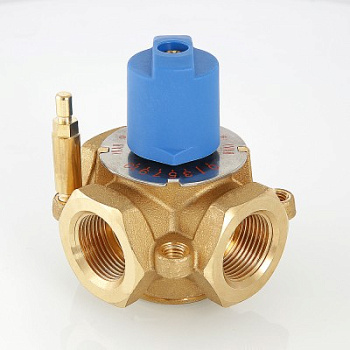

Смеситель 3-х ход. Ду 32 MIX.03 Valtec

Предназначен для использования в смесительных и разделительных узлах гидравлических систем. Управление клапаном может осуществляться вручную или с помощью сервопривода с крутящим моментом не менее 5 Н•м (рекомендуется модель VT.M.106). Корпус и регулирующий элемент выполнены из латуни, что исключает возможность появления коррозионных отложений в рабочих зазорах. Уплотнение штока достигается с помощью двух колец из синтетического каучука EPDM PEROX. При этом верхнее кольцо легко заменить без полной разборки изделия. Клапан ремонтопригоден и состоит всего из четырех основных деталей, что повышает его надежность. Максимальная рабочая температура теплоносителя – 120 °C, нормативное давление – 10 бар. Резьба присоединений – внутренняя. Условные диаметры предлагаемых моделей – 3/4, 1, 1 1/4". Ручка управления входит в комплект.

Смеситель 3-х ход. Ду 25 VT.MIX 03 Valtec

Предназначен для использования в смесительных и разделительных узлах гидравлических систем. Управление клапаном может осуществляться вручную или с помощью сервопривода с крутящим моментом не менее 5 Н•м (рекомендуется модель VT.M.106). Корпус и регулирующий элемент выполнены из латуни, что исключает возможность появления коррозионных отложений в рабочих зазорах. Уплотнение штока достигается с помощью двух колец из синтетического каучука EPDM PEROX. При этом верхнее кольцо легко заменить без полной разборки изделия. Клапан ремонтопригоден и состоит всего из четырех основных деталей, что повышает его надежность. Максимальная рабочая температура теплоносителя – 120 °C, нормативное давление – 10 бар. Резьба присоединений – внутренняя. Условные диаметры предлагаемых моделей – 3/4, 1, 1 1/4". Ручка управления входит в комплект.

Смеситель 3-х ход. Ду 20 MIX.03 ручн.Valtec

Предназначен для использования в смесительных и разделительных узлах гидравлических систем. Управление клапаном может осуществляться вручную или с помощью сервопривода с крутящим моментом не менее 5 Н•м (рекомендуется модель VT.M.106). Корпус и регулирующий элемент выполнены из латуни, что исключает возможность появления коррозионных отложений в рабочих зазорах. Уплотнение штока достигается с помощью двух колец из синтетического каучука EPDM PEROX. При этом верхнее кольцо легко заменить без полной разборки изделия. Клапан ремонтопригоден и состоит всего из четырех основных деталей, что повышает его надежность. Максимальная рабочая температура теплоносителя – 120 °C, нормативное давление – 10 бар. Резьба присоединений – внутренняя. Условные диаметры предлагаемых моделей – 3/4, 1, 1 1/4". Ручка управления входит в комплект.

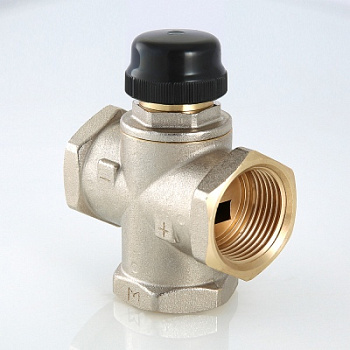

Клапан смесит MR 02 c центральным смешен Ду 1 VT.MR 02

Клапан предназначен для использования в смесительных узлах гидравлических систем (байпасные узлы подмеса, узлы смешения для получения заданного уровня температуры смешанной жидкости и т.п.). Регулирование клапаном может осуществляться вручную или с помощью сервопривода. Корпус выполнен из латуни марки CW617N (европейский стандарт EN 12165), никелирован. Материал штока, основания золотника и пружины – нержавеющая сталь марки AISI 316, золотникового уплотнителя – EPDM. Резьба присоединительных патрубков – внутренняя, 1". Данная модель – c центральным смешением и допускает полное перекрытие входных патрубков.

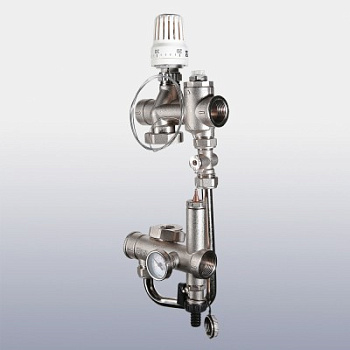

Смесит узел для тёплого пола под насос 130мм (VT. VALMIX.0.130)

Насосно-смесительный узел VALTEC VALMIX предназначен для создания в системе отопления здания открытого циркуляционного контура с пониженной до настроечного значения температурой теплоносителя. Узел обеспечивает поддержание заданной температуры и расхода во вторичном циркуляционном контуре, а также позволяет регулировать температуру и расход теплоносителя в зависимости от требований пользователя.

Узел VALMIX используется, как правило, в системах встроенного обогрева (теплый пол, теплые стены, обогрев открытых площадок и т.п.).
Насосно-смесительный узел адаптирован для совместного применения с распределительными коллекторами петель теплого пола при межцентровом расстоянии между коллекторами 200 мм. Узел поставляется без циркуляционного насоса.

Монтажная длина используемого насоса должна быть 130 мм (например, подойдут модели VRS 25/4G-130; VRS 25/6 G-130).

В качестве привода термостатического клапана можно применить термоголовки с выносным датчиком VT.5011 и VT.3011.

Узел может работать от контроллера с погодозависимым управлением VT.K300. В этом случае вместо термоголовки с выносным датчиком на термостатический клапан устанавливается электротермический сервопривод VT.TE3041.0.024 или VT.TE3043.0.024.
